Kruipruimte-metingen

Een kruipruimte is bedoeld als isolatie-maatregel tussen de vloer van de begane grond en de onderliggende grond.
De functie is: Het bovenstaande lukt afhankelijk van de constructies en materialen die worden gebruikt:
ons huis is gebouwd volgens de Bouwregels die in 2003 golden, en heeft dus vanaf de bouw een vloer die aan de kant van de kruipruimte is geisoleerd met een laag 'piepschuim'.
Koude voeten waren midden 2012 voor ons aanleiding tot laten aanbrengen in de kruipruimte van extra isolatie in vorm van een bodemfolie en eind 2012 de 2-laags Tonzon-kussens.
Kruipruimte_Bodemfolie Kruipruimte_Bodemfolie Kruipruimte_sinds_2015 De bodemfolie beperkt/blokkeert verdamping van vocht uit de bodem.
Het dubbele Tonzonkussen zou verder met de afkoeling en vochtdoorslag moeten afrekenen door versterkte afscherming van de onderkant van de vloer.
Uit interesse hing in de kruipruimte sinds de installatie in 2012 apparatuur voor periodieke steekproefmetingen voor temperatuur en vocht.
Door sterke condensvorming en -aanhang viel in 2013 en in 2014 in de zomer de onderste, 2e kussenlaag naar beneden, dus effectief daarna een 'halve invulling':
helpt ook, maar minder dan mocht worden verwacht ....
Waargenomen dat de bodemfolie soms overstroomde door (blijkbaar) een hoog grondwaterpeil, en dat veroorzaakte zeker sterke verdamping => veel condens.
Werd pas merkbaar na de installatie van de bodemfolie, dus gissen naar de reden:
een drainage-/opvangbak onder de bodemfolie met automatische dompelpomp voert sinds voorjaar 2014 het overtollige water af naar het riool, zodat er geen grondwater de bodemfolie overstroomt.
Water op de bodemfolie moet nu afkomstig zijn van condensvorming.
Geforceerde droging van de kruipruimte door verwarming/ventilatie is midden 2014 geprobeerd, maar helpt niet, en kost heel veel energie.
Conclusies 2015:
1) Ieder jaar opnieuw het 2e kussen laten ophangen is geen praktische oplossing.
2) Vinden van een doeltreffende remedie vraagt onderzoek naar de oorzaken, i.s.m. firma Tonzon.
Voor zekerheid/redundantie (want door ervaring wijzer geworden) wordt als voorzorg, op termijn een 2e opvangbak met dompelpomp geplaatst, met een bijbehorende drainage, zodat grondwateroverstroming niet kan optreden.
Het onderzoek richt zich dan op het verband in de kruipruimte over de seizoenen tussen temperatuur en vochtgehalte, want daaruit komt de condensvorming voort.
Gaandeweg meer continu-metingen en sinds november 2016 online meting aan plafond en bodem van de kruipruimte om kwantitatief te bepalen ˇf en hoe groot de vochtoverlast is, met registratie door het Domotica-syteem en online vertoning via de lokale en remote webservers.
Momenteel (2018) nog geen bruikbare remedie in zicht om in deze kruipruimte de 2e kussenlaag zo te monteren dat er geen 'neerstorting-door-condens' meer plaatsvindt.
Top pagina volgende rubriek

Meetopstelling

Meting van temperatuur & vocht in de lucht van de kruipruimte is relatief eenvoudig.
Meting van temperatuur in de bodem is ook niet moeilijk, maar vochtmeting in de bodem is een uitdaging.
Gekoppeld aan Domoticz zijn de volgende meetsensoren ge´nstalleerd (v.l.n.r): Kruipruimte_opstelling DHT SHT11 DS18B20RVS Grondvochtsensor




De gecombineerde thermometer/vochtsensor type DHT22 zit in het grijze, hangende montagedoosje.
Dat montagedoosje dient ook als aansluitingspunt voor de bodemsensoren in de toplaag.
Gecombineerde meting van bodemtemperatuur en bovemvocht door de bekabelde sensor type SHT11, bij voorkeur in de toplaag onder de bodemfolie, maar op basis van [slechte] ervaring nu er bovenop, en met de verbindingen verhoogd opgesteld onder het blauwe kapje tegen condens-indringen.
Meting van de bodemtemperatuur door een bekabelde thermosensor type DS18B20 gemonteerd in een probe, gestoken door de bodemfolie in de grond.
Voor meting van de bodemvochtigheid is de getoonde 'vork'-sensor/probe door de folie gestoken en aangesloten:
tussen de poten van de vork wordt de bodemweerstand gemeten, die varieert met het gehalte aanwezig vocht bovenin de bodemlaag.
Uitlezing door een processor ESP8266, met wifi-transmissie naar het Domotica-Systeem.
Uitwerking van de data in het Domotica-Systeem, met presentatie van samenvattingen op deze website.

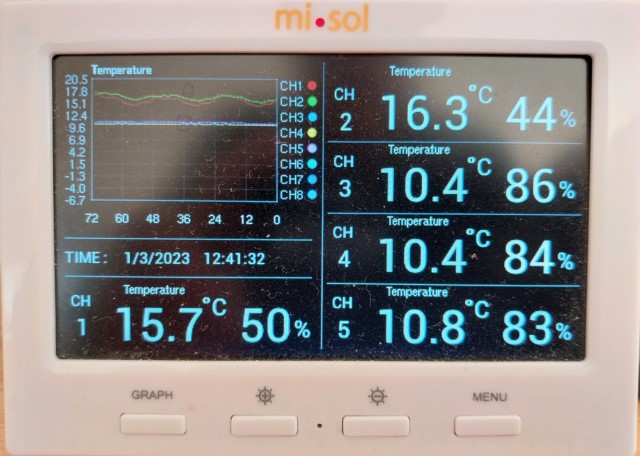

Misol_HP3001





Als check, daarnaast begin maart 2018 nog een Misol HP3001-display opgesteld met een 5-tal Thermo/Hygro-sensoren: Hieronder een moment-opname-vergelijk tussen uitlezingen van Domoticz en HP3001 van 23 maart 2018.
Domoticz-uitlezing HP3001_uitlezing1 Conclusies uit dit beeld:
- de temperaturen in de kruipruimte voor alle sensoren vergelijkbaar
- de DHT22 plafond-vochtmeting constant ca. 12% hoger dan de andere sensoren
[=> voor gelijkloop DHT-uitlezing te verlagen met relatief 12%]
- ;-) in de kamer nog geen erg warme voeten

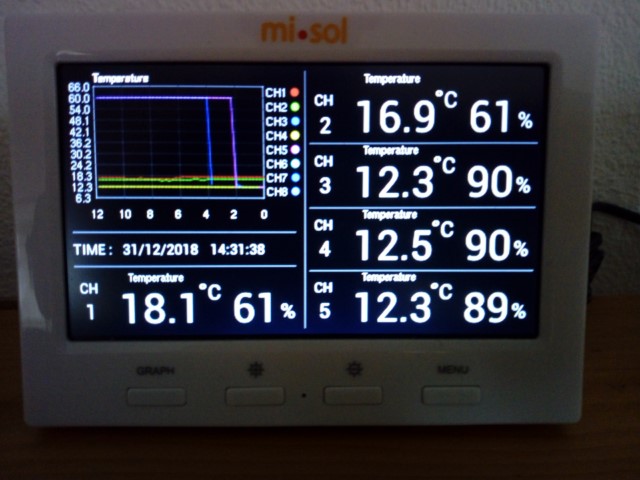

HP3001_uitlezing2 Na april 2018 zijn echter de 3 HP3001-sensoren en de DHT22 plafond-sensor het weer eens dat R.V. continu 99% is, terwijl de SHT11 bodem-sensor een R.V. < 30% meldt:
wat is de waarheid, want zowel plafond als bodem van de kruipruimte zijn helemaal droog?
Daarom 18 mei voor DHT22-R.V. de 12%-correctie weer tenietgedaan.
:-( De kruipruimte is/blijft een moeilijke meetomgeving ......

;-) Wel zien we de hele zomer voor de 'vloersensoren' op de begane grond een temperatuur van 22~24 graden en hoger, en dat is aangenaam.
